AFEB Feature Erkennung

AFEB

Automatische Feature Erkennung & Bearbeitung

SolidCAM bietet mit seiner leistungsstarken Funktion Automatische Featureerkennung und -bearbeitung eine Ergänzung zu seinen starken 2.5D Fräsen Features.

Der Anwender profitiert vom Besten aus beiden Welten: Interaktive 2.5D Fräsjobs & Automation. AFRM erkennt und bearbeitet die drei Featuretypen: Taschen, Fasen und Bohrlöcher.

Taschenerkennung & Bearbeitung

Fasenerkennung & Bearbeitung

Bohrungserkennung

AFEB (Automatische Feature Erkennung & Bearbeitung)

SOLIDWORKS Bohrungstypen-Erkennung & Bearbeitung

Zurück zur Modulübersicht

Taschenerkennung & Bearbeitung

Mit der Funktion Automatische Taschenerkennung und Bearbeitung werden neue Maßstäbe für die leistungsstarke Taschenbearbeitung in SolidCAM gesetzt.

Taschenerkennung

Anstatt jede einzelne Tasche als separate Operation zu bearbeiten, analysiert die Taschenerkennung automatisch das CAD-Modell auf der Suche nach allen Features, die als "Taschen" identifiziert werden:

Offene Taschen
Geschlossene Taschen
Blinde Taschen
Durchgängige Taschen
Obere Flächen

Diese Liste ist editierbar.

Taschenbearbeitung

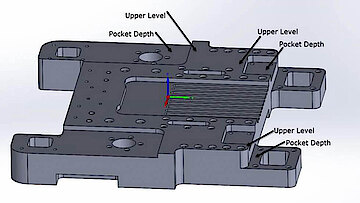

Alle Taschenebenen werden automatisch erkannt:

Von den oberen Ebenen
bis zu den Taschentiefen

Der Anwender steuert die Werkzeugbahn:

benutzerdefiniertes Werkzeug
benutzerdefinierte Technologie
benutzerdefinierte Frässtrategie
Alle Strategien und Optionen der standard Taschenbearbeitung stehen zur Verfügung
Automatische Erkennung und Bearbeitung von Verrundungen am Taschenboden
Automatische Restmaterialerkennung in jeder einzelnen Tasche
Die perfekte Anwendung für Teile mit vielen Taschen

Fasenerkennung & Bearbeitung

Mithilfe der automatischen Fasenerkennung in SolidCAM werden alle Kanten am Modell angefast, wo dies möglich ist.

Leistungsstarke Optionen sorgen dafür, dass Kanten an einem Modell automatisch angefast werden, und zwar ohne die Auswahl einzelner Ketten.

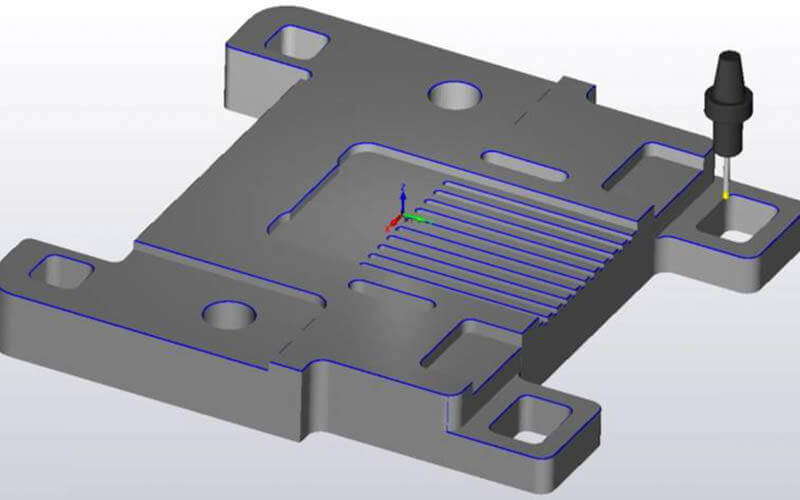

Automatische Fasenerkennung

Erstellen von Entgratbahnen bei scharfen Kanten ohne vorherige Modellierung der Fasengeometrie am Bauteil.

Die Fasenerkennung erkennt alle scharfen Kanten am Bauteil
Der Anwender kann die Fasengröße, den Werkzeugdurchmesser und den Sicherheitsabstand steuern

Automatische Fasenbearbeitung

Die Fasenerkennung in SolidCAM berücksichtigt automatisch senkrechte Wände
Produzieren Sie ohne Limit, während sichergestellt ist, dass es zu keiner Kollision mit dem Werkzeugschaft kommt.

Automatische Bohrungserkennung

Automatische Erkennung von Bohrungen am Volumenmodell, dabei besteht die Möglichkeit, die Ergebnisse zu beeinflussen.

In einem einzigen Bohrungserkennungs-Job werden Bohrungen mit gemeinsamem Durchmesser zu Gruppen zusammengefasst, auch wenn sie auf verschiedenen Z-Ebenen liegen und unterschiedliche Bohrungstiefen aufweisen. So genügt der Einsatz eines einzigen Werkzeugs.
Es besteht außerdem die Möglichkeit, in einem einzigen Anbohrjob alle angewählten Bohrpositionen mit nach Bohrungsdurchmesser variabler Tiefe zu zentrieren.

Automatische Bohrungserkennung und -bearbeitung (AHRM)

Das SolidCAM Modul Bohrungserkennung + Technologie wurde eigens dazu entwickelt, automatisch:

Bohrungen zu erkennen und sie in Formen und Gruppen zu unterteilen
Bohrungen in bearbeitbare Bereiche umzuwandeln
Alle benötigten Werkzeuge zu wählen/erzeugen
Bearbeitungstechnologien anzulegen
Bearbeitungsjob zu erzeugen
Alle Bearbeitungsebenen zu unterstützen

Schritt 1: Bohrungen erkennen (Formen & Gruppen)

Bohrungssegment-Typen:

Zylinder
Konus
Fase
Planar
Torus
Kugel

Schritt 2: Bohrungen zu bearbeitbaren Features konvertieren

Bearbeitbare Features bestehen aus einem oder mehreren bearbeitbaren Bohrungsfeature-Segmenten, die in einem Job mit demselben Werkzeug bearbeitet werden können.

Schritt 3: Bearbeitbare Segmente den Feature-Sätzen zuordnen

Ein Feature-Satz besteht aus Bearbeitbaren Bohrungs-Features die in einer Aufspannung bearbeitet werden können und denselben Nullpunkt verwenden.

Schritt 4: Technologielösungen

Die SolidCAM Technologie-Datenbank (TDB) beinhaltet sämtliche Technologielösungen, die für die bearbeitbaren Bohrungsfeature-Segmente zur Verfügung stehen. In Schritt 4 muss einfach die entsprechende Technologielösung aus der Technologie-Datenbank ausgewählt werden.

Schritt 5: Alle Bearbeitungsjobs erzeugen

SOLIDWORKS Bohrungsfeatures Erkennung + Bearbeitungsprozess

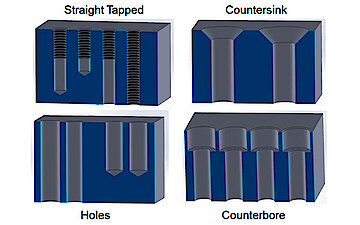

In SOLIDWORKS lassen sich automatisch die verschiedensten Bohrungstypen schnell und vollständig mit den so genannten Bohrungsfeatures des Bohrungsassistenten definieren, darunter: Stinrnsenkung, Formsenkung, Bohrung, zylindrisches Gewinde, Kegelgewinde und Übertragungsbohrung. Hier wird in einem einzigen Feature die Form der Bohrung mit all ihren Parametern komplett definiert.

SolidCAM erkennt die Informationen aus den SOLIDWORKS-Bohrungsfeatures und nutzt deren Parameter (Tiefe, Durchmesser, Anfaswinkel, Gewindesteigung, Durchmesser der Stirnsenkung etc.) automatisch. Diese werden mithilfe von Maschinenprozessen vollständig abgebildet, um so die nachfolgenden Taschen- und Profiloperationen zu definieren.

Parameter des SOLIDWORKS Bohrungsassistenten & Geometrieeinheiten

Die Daten des SOLIDWORKS Bohrungsassistenten werden automatisch in den SolidCAM Maschinenprozessen abgebildet:

Die Parameter des SOLIDWORKS Bohrungsassistenten (Hole Wizard Parameter) liefern Informationen z.B. über Bohrungstiefe, Durchmesser, Anfaswinkel, Gewindesteigung, Stirnsenkung etc.. (HW_Parameter)
Die Elemente des Bohrungsassistenten liefern die Geometrieelemente für die Bohrungen (Geo_Parameter)

SolidCAM Maschinenprozesse

SolidCAM fügt die Parameter und Geometrien der Features des SOLIDWORKS Bohrungsassistenten in einen Bearbeitungsprozess ein, um die Bearbeitungsvorgänge zu erstellen.
