3D Fräsen HSS

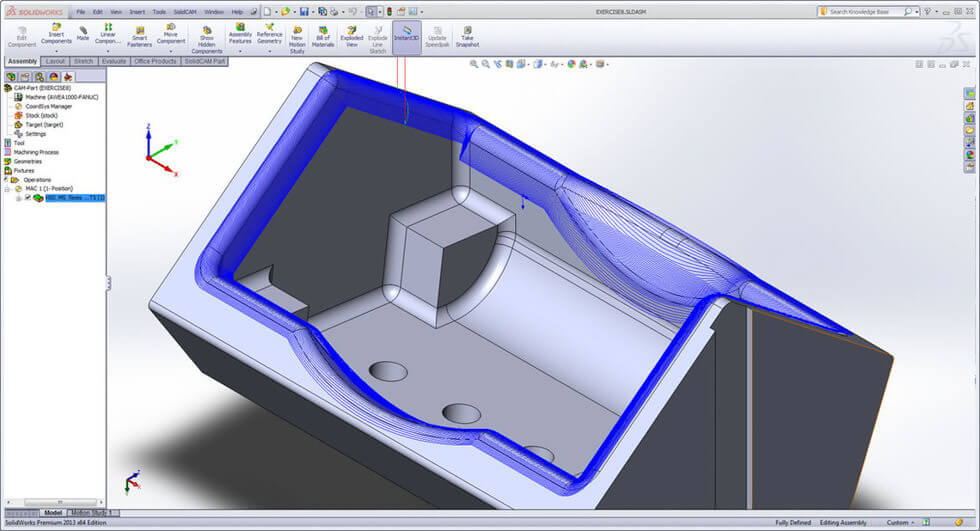

High-Speed-Bearbeitung (HSS) für ausgewählte Flächen
- SolidCAM HSS ist ein umfangreiches High-Speed-Bearbeitungsmodul für die hochwertige 3D-Bearbeitung ausgewählter Flächen und von Hinterschnitten.
- Die zu bearbeitenden Flächen lassen sich einfach auswählen - ohne Definition der Begrenzungslinien.
- Mit dem HSS-Modul lässt sich eine deutlich bessere Oberflächenqualität erzielen.
- Das HSS-Modul ist für jeden Fertiger bei der Bearbeitung aller Arten von Teilen eine enorm wichtige und lohnende Ergänzung.
Volle Kontrolle der Bearbeitung in den ausgewählten Bereichen
- Mit der Möglichkeit, bestimmte Flächen von prismatischen und 3D Werkstücken zu bearbeiten, geht das HSS-Modul weit über die 2.5D Profil- und Taschen-Jobs hinaus.
- Mit klarem Fokus auf eine einzelne Fläche oder einen Flächenverbund glänzt HSS mit fließenden Werkzeugwegen auf Flächen, die eine komplexe dreidimensionale Form bilden (z. B. eine Verrundung).
- Dank der absoluten Kontrolle über die Werkzeugwege kommt man gänzlich ohne die Definition von Arbeitsbereichen oder zeitraubenden Hilfskonstruktionen aus.
- Mit HSS haben Sie die Wahl, Hinterschnitte bzw. schwierige Stellen mit Kegel-, Ball- oder T-Nutfräsern in einem einzigen Modul zu bearbeiten.
Starke Strategien für optimale, glatte und sauber geschlichtete Flächen
- Das SolidCAM HSS-Modul bietet zahlreiche Strategien für die Oberflächenbearbeitung ausgewählter Flächen anhand effizienter, weicher, kollisionsfreier und optimaler Werkzeugbahnen.
- Die speziellen HSS Verknüpfungsoptionen für die einzelnen Werkzeugbahnen sorgen für weiche, tangentiale An- und Wegfahrbewegungen.
- Die Verfahrbewegungen zwischen den Bearbeitungsbereichen lassen sich so steuern, dass Bohrungen und Nuten ohne vorherige Änderungen im CAD überbrückt werden können.
- Wegfahrbewegungen können entlang einer jedern Hauptebene verlaufen.
Kollisionskontrolle für Halter, Verlängerung und Werkzeug
- Vollständige Kollisionskontrolle für Halter, Verlängerung und Werkzeug.
- Es lassen sich mehrere angrenzende Ausschlussflächen bestimmen.
- Es stehen unterschiedliche Rückzugstrategien zur Verfügung.

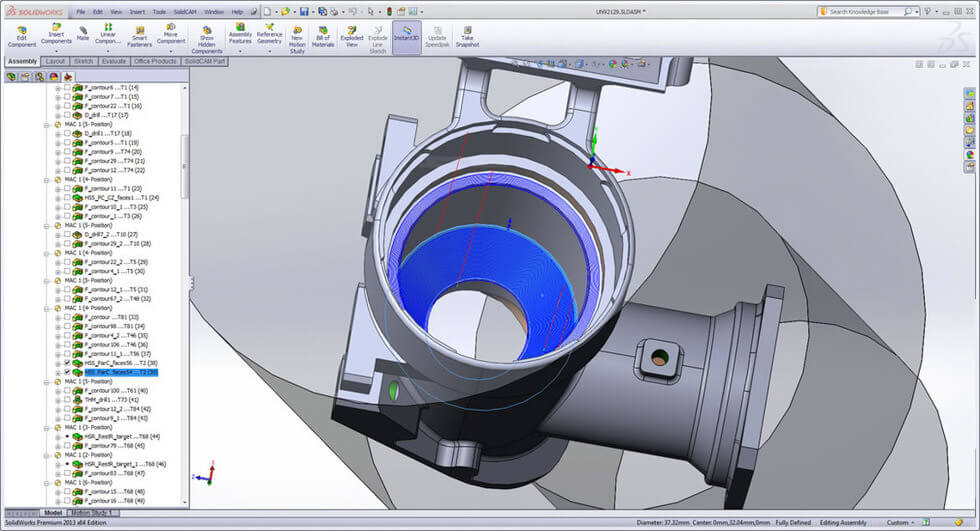

Hinterschnitte fräsen mit HSS
- In SolidCAM stehen leistungsstarke Strategien für die Bearbeitung von Hinterschnitten an einem Modell zur Verfügung.
- Für die Bearbeitung von Hinterschniten können Kegelfräser, Ballfräser und Nutenfräser eingesetzt werden.
- Die vollständige Kollisionskontrolle über den Bearbeitungsbereich, die Anfahr- und Wegfahrbewegungen sowie für Halter und Verlängerung schafft sichere und effiziente Werkzeugbahnen bei der Bearbeitung von Hinterschnitten.
Parallele Schnitte
Diese Strategien ermöglichen eine schnelle Definition der Bearbeitung, es wird einfach nur die Fläche und eine Bearbeitungsrichtung (Linear X/Y oder Konstant-Z) angegeben. Einweg-, ZickZack- und Spiralstrategien steuern die Anordnung der Werkzeugbahnen.
Parallel zu Kurve
Bei dieser Strategie verläuft die Werkzeugbahn entlang der ausgewählten Fläche(n). Alle Schnitte der Werkzeugbahn sind so angelegt, dass sie der Oberfläche folgen, parallel zu den ausgewählten Kurven bleiben und eine optimale Rauigkeit erzielen.
Parallel zu Fläche
Beides sind ähnliche Strategien wie die oben erwähnten, bieten jedoch noch zusätzliche Flexibilität. Bei der Auswahl von verbundenen Flächen erzeugt SolidCAM automatisch die Randkurven.
Senkrecht zu Kurve
Im Gegensatz zur Strategie "Parallel zu Kurve" werden hier Schnitte generiert, die senkrecht zur Führungskurve verlaufen.
Zwischen Kurven
Erzeugt sehr schöne Werkzeugbahn, die nahtlos von einer Kurve zur anderen übergehen. Wahrscheinlich die beliebteste HSS-Strategie, weil sie sehr ästhetische Werkzeugbahnen mit gleichbleibender Werkzeugbelastung erzeugt.
Zwischen Flächen
Ähnlich wie bei "Parallel zu Kurve" erzeugt diese Strategie eine weiche Werkzeugbahn zwischen 2 Führungsflächen. Das ist vor allem bei komplexen Randbegrenzungen von zu bearbeitenden Flächen nützlich.
Projektion
Unersetzlich bei innenliegenden Verrundungen, Fasen und Gravuren auf 3D Flächen. "Projekte" berechnet die Kurve für die gewünschte Oberfläche und erzeugt eine schöne einzelne Werkzeugbahn.
Kollisionskontrolle
Vollständige Kontrolle über die Sicherheit der Werkzeugbahn. Gleich wie beim 5-Achsen Modul stehen 4 Stufen der Kollisionskontrolle zur Verfügung.
Fortschrittliche Übergänge
Der Anwender kann das An- und Abfahren, sowie die Form der Übergänge zwischen den einzelnen Werkzeugbahnen gezielt steuern. Werkzeugbahnen können verlängert und verkürzt, Lücken und Bohrungen können ganz einfach übersprungen werden. 9 verschiedene An- und Ausfahroptionen stehen dafür zur Verfügung.
